主要特點
|
|
|
檢測效率
|
如孔深100mm,單相機單孔檢測時間不超過6秒,產能最可達600PCS/h
|
|
檢測誤判率
|
≤0.01％
|
|
檢測場景
|

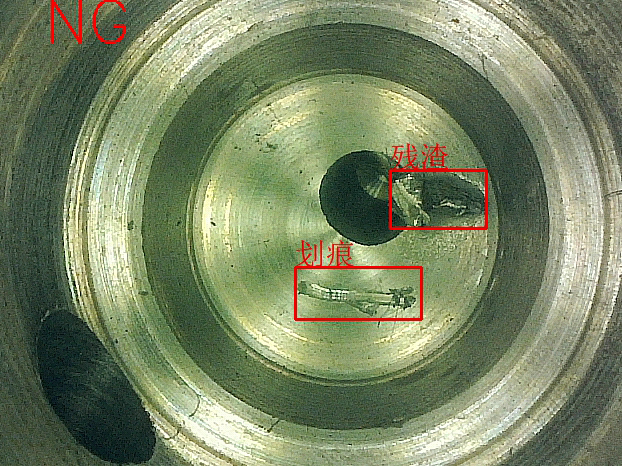

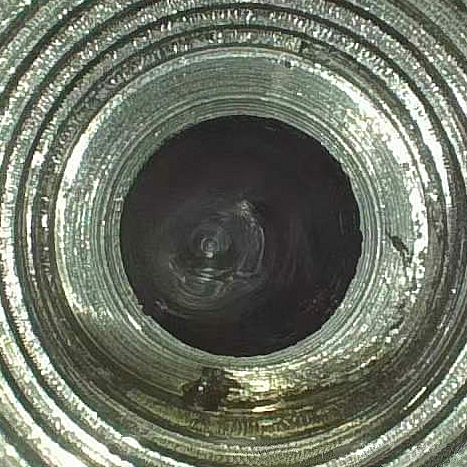

工件表面或孔洞內腔表面毛刺、劃痕、裂紋、污染、夾渣、噴涂不均、臺階、過銑、螺紋及其他內孔加工缺陷
|
|
檢測系統
|
具備拍照、錄像、抓拍、激光測高；相機可進行360°無死角檢測,對內腔表面實現100%覆蓋檢測,無盲區；支持客戶端缺陷模型訓練,深度神經網絡算法
|
|

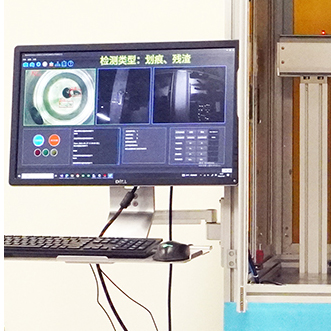

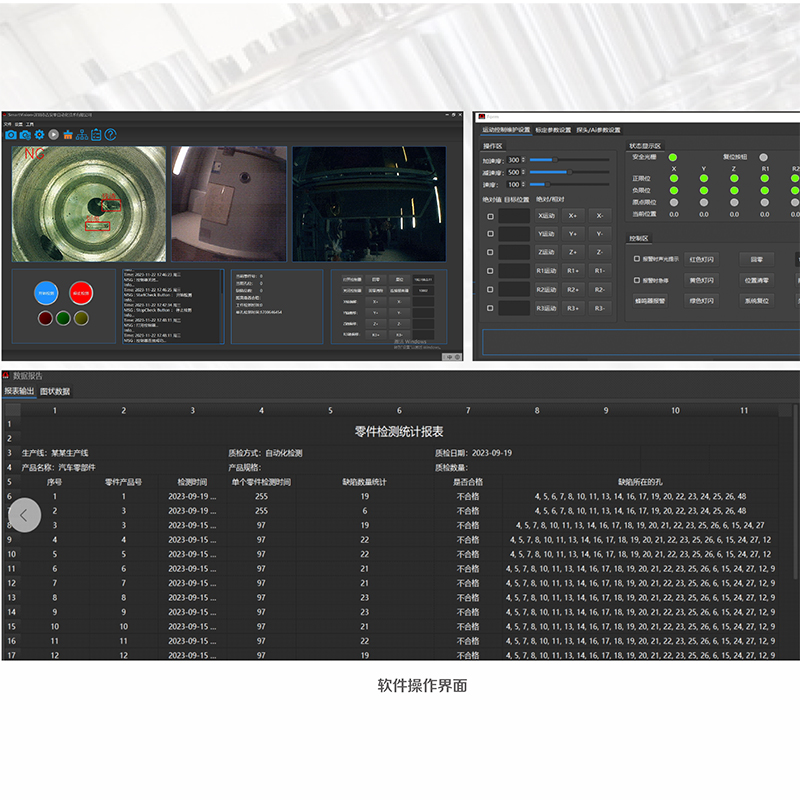

軟件功能
|
運動控制,AI圖像檢測系統,報表及數據庫,稼動率,良率,圖表,用戶管理,權限設置,基本參數設置,異常報警記錄及彈窗提示,運行日志等功能模塊
|
|
通用性強
|
針對不同產品，相機檢測高度及位置可調，圖像模板匹配度可修改
|
|
防撞功能
|
光電傳感器檢測防護,行程軟限位參數設置
|
|
上下料方式
|
人工,可根據需要定制配套自動上下料模組
|
|
|
|
|
外觀尺寸
|
|
|
設備外觀尺寸
|
1000mm*850mm*1630mmm
|
|

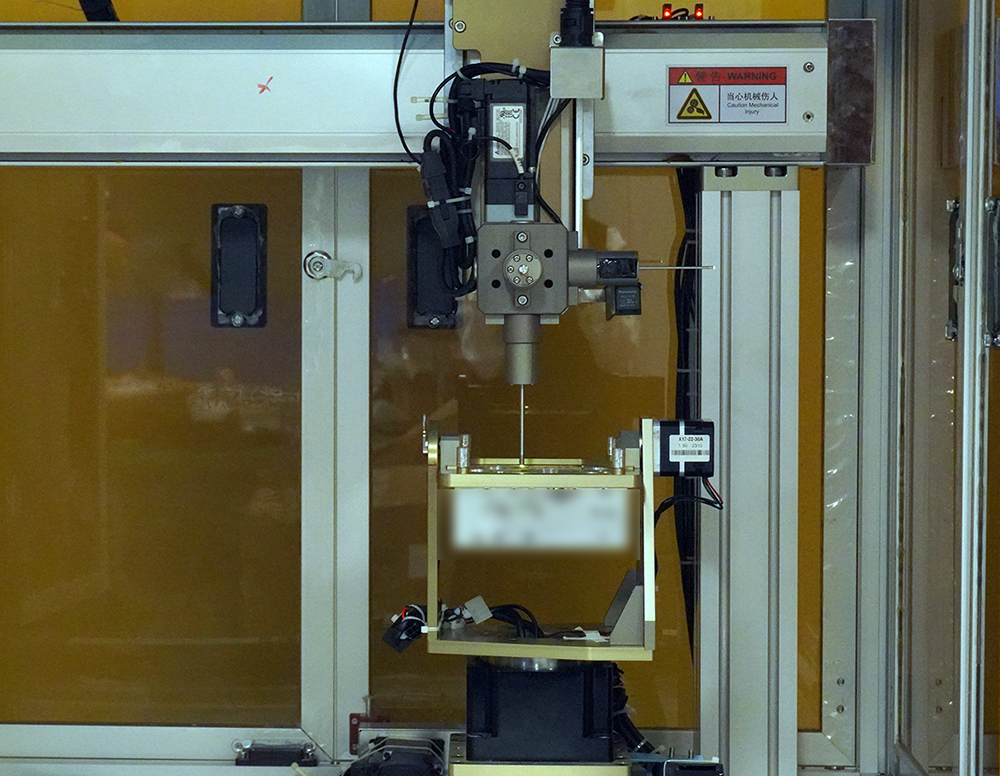

線性模組X軸行程
|
500mm
|
|
線性模組Y軸行程
|
650mm
|
|
線性模組Z軸行程
|
250mm
|
|
旋轉R1軸行程
|
0-360度
|
|
翻轉R2軸行程
|
0-360度
|
|
工具轉盤R3軸行程
|
0-360度
|
|
|
|
|
基本參數
|
|
|
三視檢測探桿
|
3路視覺系統,可同時輸出
|
|
探頭直徑
|
最小1.1mm,可根據檢測孔徑定制
|
|
探頭長度
|
最短5.0mm,可根據檢測長度定制
|
|
圖像分辨率
|
高清圖像分辨率,標配200萬相素,可選配
|
|
高性能圖像處理器
|
英偉達30、40系列顯卡，可選配
|
|
LED亮度
|
100級調光,可選配紅外/紫外
|
|
6軸伺服系統定位精度
|
0.01~0.05mm
|
|
激光測距儀
|
范圍100mm,精度0.05mm
|
|
平臺載重能力
|
≦15kg
|
|
運動控制卡
|
6軸,脈沖式運動控制板卡
|
|
顯示器
|
19英寸液晶屏,可選配
|
|
工控機
|
IPC-610-500W/ AIMB-786/I7-8700K/16G/256G SSD/1T HDD/Win10/ USB3.0*4/ USB2.0*2/ COM*4/ 以太網口*4
|
|
軟件
|
古安泰視覺檢測系統軟件V1.0
|
|
|
|
|
電氣參數
|
|
|
設備總功率
|
2.2kw
|
|
設備供電
|
單相電,電壓220V,電流10A,標配16A防水插頭
|
|
工作環境
|
溫度：10-55℃ 濕度：30-80％
|
|
設備通訊接口
|
工控機配有以太網口、RS232、USB2.0、USB3.0，以及普通IO通訊接口
|
|
主控系統
|
工控機+運動控制卡+伺服電機+圖像檢測+激光測高+顯示器
|
|
定位方式
|
脈沖控制+編碼器反饋閉環控制
|
|
最大運行速度
|
500mm/s
|
|
防爆等級
|
可選無或按需要定制
|
|
安全設計
|
防靜電,防火花設計,緊急停機按鈕,安全門開關+安全光柵防護
|
|
告警功能（可選）
|
三色燈閃光警示+蜂鳴+報警記錄
|
