1、工業內窺鏡在干式電抗器的視頻檢測應用

近年來，我國500KV輸電線路迅速發展，電網容量越來越大，由于電壓等級高，電網裝機容量大，造成了系統短路電流增大，事故電壓波動大，功率因數偏低，開關容量不夠和諧波電流的增加等問題，而大容量干式空心電抗器具有線性特性好，參數穩定，防火性能好等優點。電抗器的限流和濾波作用，電網容量的擴大，使得系統短路容量的額定值迅速增大。為了限制輸電線路的短路電流，保護電力設備，必須安裝電抗器，電抗器能夠減小短路電流和使短路瞬間系統的電壓保持不變。由此可見，干式電抗器在電力設備中具有非常重要的作用。

干式電抗器是由多組鋁線圈經玻璃纖維浸漬環氧樹脂繞包、固化后并聯而成，每組鋁線圈為一個包封，各包封間均有散熱風道。電抗器風道內若有異物或者污穢嚴重，不僅影響其散熱，還會改變風道兩側線圈絕緣外表面電場的正常分布，導致絕緣水平降低，甚至危及干抗的安全運行和使用壽命。由于現場診斷性試驗項目單一，干抗絕緣狀況不能得到有效監管，隨運行年限的增加，暴露出的絕緣缺陷越來越引起業內重視。目前，在干抗安裝現場尚無法對其絕緣狀況進行有效檢測，為保障電網的安全穩定運行，積極開展干抗絕緣診斷方面的研究及內窺鏡檢查工作的意義非凡。

工業內窺鏡技術的應用，將為電力公司系統10—66千伏干抗的運行狀況提供有力的輔助性診斷依據，促進電網設備運行水平的提升。該項技術已達到了國內同行業領先水平。電抗器在額定負載下長期正常運行，絕緣材料長期在較高的溫度、電場和磁場作用下，會逐漸失去原有的力學性能和絕緣性能，例如變脆、機械強度減弱、電擊穿，影響變壓器正常運行和工作，由于設備結構限制，檢修人員無法直接查找問題根源。而采用我公司的內窺鏡伸入狹小黑暗的干式電抗器風道進行遠距離檢測，并且探頭可多方位、多視角調節，對窺視到的微小痕跡，可顯微放大以便仔細觀察分析，需要保留的影像，具有錄、存、放功能，重點檢查上下按線板對應的相近風道，各線圈引出線對應的風道。可以方便、快捷、準確地確定故障原因和故障點。因此可大大減少檢修工期、降低檢修成本和難度、保證設備運行安全、提高設備檢修的可靠性及工作效率。

2、工業內窺鏡在GIS開關中的視頻檢測應用

眾所周知，20世紀90年代末期大規模的城鄉電網改造，新設備、新技術得以廣泛的應用，使得電力設備整體狀況大為改觀，設備性能的提高，給電網安全運行帶來巨大效益，同時為供電設備檢修工作的改進提出更高要求。

其中，以絕緣性能和滅弧性能優異的SF6氣體絕緣全封閉組合高壓配電裝置（GIS）的廣泛應用最為突出。GIS具有占地面積小、元件全封閉不受環境干擾、運行可靠性高、檢修周期長、維護工作量小、運行費用低、無電磁干擾等優點。但其缺陷是有SF6氣體的泄漏、外部水分的滲入、導電雜質的存在、絕緣子老化等因素的影響，均可能導致GIS內部閃絡故障。而GIS的全封閉結構是故障的定位及檢修比較困難，發生事故后，平均停電檢修時間比常規設長，檢修工作繁雜，因其停電范圍大還會涉及其他非故障原件。

由于GIS元件布局緊湊、電壓等級高、開斷容量大、故在現場安裝和檢修時要求嚴格、程序負責。但在現場還經常發現有：（1）零件松動、脫落和導電表面刮傷；(2)強烈震動造成的絕緣子開裂；（3）由于壓變法蘭對接不準而造成觸頭座被壓壞；（4）異物和導電微粒進入；（5）零件、材料及工具等遺留在裝置內等問題發生。因此，GIS經工廠裝配、運輸和現場安裝之后，在投運行前對GIS內部的檢查是十分必要的。

投運行后，大型電力變壓器在經過一定時間運行，其內部經常會發現鐵芯接地的故障情況，影響變壓器正常運行和工作，由于設備結構限制，檢修人員無法直接查找問題根源，而采用我公司的內窺鏡伸入狹小黑暗空間的GIS內部進行遠距離檢測可以方便、快捷、準確地確定故障原因和故障點。因此可大大減少檢修工期、降低檢修成本和難度、縮短停電時間、保證設備運行安全、提高設備檢修的可靠性及工作效率。所以工業內窺鏡對電力設備GIS開關的無損檢測是一種非常有效的檢查工具和設備。

深圳市古安泰自動化技術有限公司，成立于2012年，是專業從事工業內窺鏡、汽車內窺鏡、警用內窺鏡、孔探儀、智能型檢測機器人、可視化人工智能設備，集研發、生產、銷售、技術服務于一體的國家高新技術企業，旗下擁有自主內窺鏡品牌——古安泰和全資子公司首艾科技。

產品推薦：

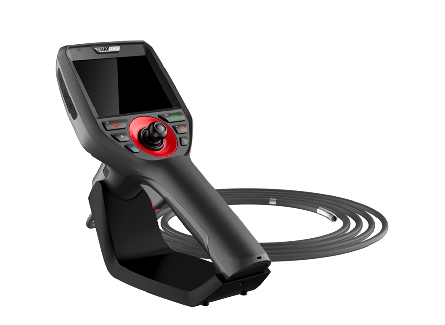

             P40工業內窺鏡
